FLAGS标志寄存器由一组状态标志、一个控制标志以、一组系统标志以及一部分保留未使用的位所组成。其状态标志用于表示逻辑或算术运算的结果，系统标志提供给操作系统使用。

EFLAGS寄存器

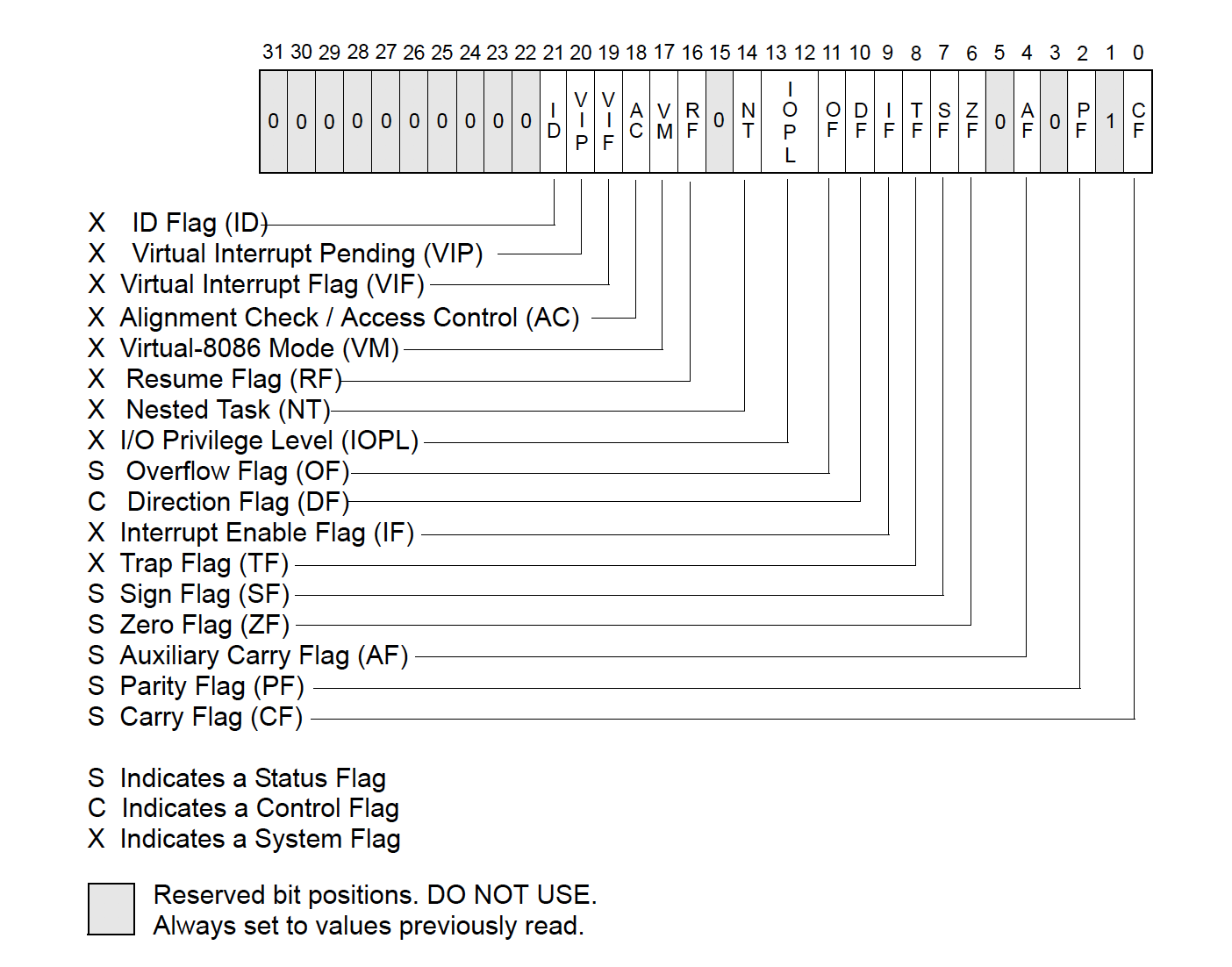

在16位汇编中，我们可以使用16位FLAGS标志寄存器，即上图中的低16位。32位汇编中使用32位EFLAGS寄存器，即上图中展示的32位内容。64位汇编使用64位的RFLAGS寄存器，其低32位即EFLAGS，高32位保留暂未使用。

通过LAHF、SAHF、PUSHF、PUSHFD、POPF以及POPFD指令，可以通过栈或EAX寄存器获得标志值，并可以使用位操作指令（如BT、BTS、BTC、BTR）等指令测试指定状态。

状态标志

状态标志用于指示算术运算（例如使用ADD、SUB、MUL、DIV等指令）后的结果，它们包括包括有以下几个标志：

  • CF：进位标志（Carry flag）是标志寄存器的第0位，又被称之为CY，当其被设置时表示运算结果的最高有效位发生进位或借位的情况，并在无符号整数的运算中表示运算的溢出状态。
  • PF：奇偶校验标志（Parity flag）是标志寄存器的第2位，当其被设置表示结果中包含偶数个值为1的位，否则表示结果中包含奇数个值为1的位。
  • AF：辅助进位标志（Auxiliary carry flag）是标志寄存器的第4位，当其被设置表示在算术运算中低三位发生进位或借位（例如AL向AH进位或借位）或BCD码算术运算中发生进位或借位的情况。
  • ZF：零标志（Zero flag）是标志寄存器的第6位，当其被设置时运算的结果是否等于0，否则不等于0。
  • SF：符号标志（Sign flag）是标志寄存器的第7位，当其被设置时表示结果为负数，否则为正数。
  • OF：溢出标志（Overflow flag）是标志寄存器的第11位，当其被设置时代表运算结果溢出，即结果超出了能表达的最大范围。

状态标志中，只有CF标志能被直接通过STC、CLC以及CMC指令修改。

控制标志

  • DF：方向标志（Direction flag）是标志寄存器的第10位，用于指示串操作指令地址的变化方向。当其被设置时，存储器由自高向低方向变化，否则相反。STD与CLD指令分别用于设置、清除DF标志的值。

系统标志

  • TF：陷阱标志（Trap flag）是标志寄存器的第8位，当其被设置时将开启单步调试模式。在其被设置的情况下，每个指令被执行后都将产生一个调试异常，以便于观察指令执行后的情况。
  • IF：中断标志（Interrupt flag）是标志寄存器的第9位，当其被设置时表示CPU可响应可屏蔽中断（maskable interrupt）。
  • IOPL：I/O特权级别标志（I/O privilege level flag）是标志寄存器的第12位以及第13位，表示当其程序或任务的I/O权限级别。I/O权限级别为0～3范围之间的值，通常一般用户程序I/O特权级别为0。当前运行程序的CPL（current privilege level）必须小于等于IOPL，否则将发生异常。
  • NT：嵌套任务（Nested task flag）是标志寄存器的第14位，用于控制中断返回指令IRET的执行方式。若被设置则将通过中断的方式执行返回，否则通过常规的堆栈的方式执行。在执行CALL指令、中断或异常处理时，处理器将会设置该标志。
  • RF：恢复标志（Resume flag）是标志寄存器的第16位，用于控制处理器对调试异常的响应。若其被设置则会暂时禁止断点指令产生的调试异常，其复位后断点指令将会产生异常。
  • VM：虚拟8086模式标志（Virtual 8086 mode flag）是标志寄存器的第17位，当其被设置表示启用虚拟8086模式（在保护模式下模拟实模式），否则退回到保护模式工作。
  • AC：对齐检查标志（Alignment check (or access control) flag）是标志寄存器的第18位。当该标志位被设置且CR0寄存器中的AM位被设置时，将对用户态下对内存引用进行对齐检查，在存在未对齐的操作数时产生异常。
  • VIF：虚拟中断标志（Virtual interrupt flag）是标志寄存器的第19位，为IF标志的虚拟映象。该标志与VIP标志一起，且在CR4寄存器中VME或PVI位被设置且IOPL小于3时，处理器才将识别该标志。
  • VIP：虚拟中断挂起标志（Virtual interrupt pending flag）是标志寄存器的第20位，其被设置表示有一个中断被挂起（等待处理），否则表示没有等待处理的中断。该标志通常与VIF标志搭配一起使用。
  • ID：ID标志（Identification flag）是标志寄存器的第21位，通过修改该位的值可以测试是否支持CPUID指令。
